JKB型防爆礦井提升機

JKB型防爆礦井提升機

JK型礦井提升機描述



注1:最大提升高度或斜長是按照鋼絲繩最大直徑計算的參考值。
注2:最大提升速度是按一層纏繞計算時的提升速度。
說明:以上參數僅供參考,以提升機實際配置為準。

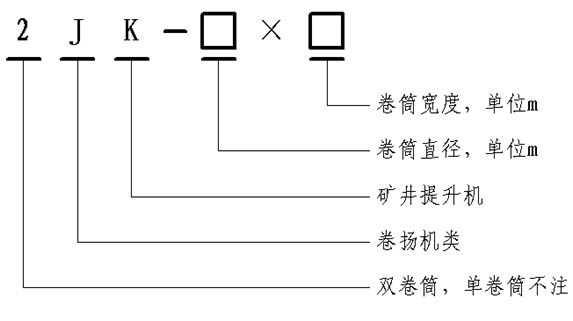

示例:
1:卷筒直徑為2.5m、寬度為2.0m的單卷筒盤閘式單繩纏繞式礦井提升機型號為:JK2.5×2;
2:卷筒直徑為3.5m、寬度為2.1m的雙卷筒盤閘式單繩纏繞式礦井提升機型號為:JK3.5×2.1 ;

一、主要用途及適用范圍
JK系列礦井提升機是依據中華人民共和國安全生產行業標準AQ 1035-2007《煤礦用單繩纏繞式礦井提升機安全檢驗規范》和中華人民共和國國家標準GB/T 20961-2007設計制造的產品。
該產品適用于煤礦、金屬礦、非金屬礦的立井或斜井升降人員、物料及設備。
1  提升機的工作條件
  提升機應安裝在空氣溫度0℃~40℃,相對濕度不大于85%(環境溫度為20℃±5℃時),海拔高度不超過1000m的機房?jī)?nèi),應能防止液體浸入電器內部,無劇烈震動、顛簸,無腐蝕性氣體的環境中工作。
      當海拔高度超過1000m時,需要考慮到空氣冷卻作用和介電強度的下降,選用的電器設備應根據制造廠和用戶的協議進行設計或使用。
2  卷筒上纏繞的鋼絲繩層數
      嚴禁超過下列規定:
(1)立井中升降人員或升降人員和物料的,1層;專為升降物料的,2層;
(2)傾斜井巷中升降人員或升降人員物料的,2層;升降物料的,3層。
(3)鋼絲繩由下層轉到上層的臨界處(相當于繩圈1/4長的部分)必須經常檢查,并應在每季度將鋼絲繩移動1/4繩圈的位置。
警告:
(1)本提升機嚴禁用于有瓦斯、煤塵等易燃、易爆氣體的場所!
(2)本提升機嚴禁超負荷運行!
(3)嚴禁超速運行、停電溜放!
二、結構特征及工作原理
提升機主要由主軸裝置、調繩機構(雙筒)、盤形制動裝置、深度指示器、減速器、潤滑站、測速發電機裝置、聯軸器、電動機、操縱臺、液壓系統及電氣控制系統等部件組成。
工作原理:當啟動主電機時,由電動機轉子通過低速聯軸器將動力傳遞到減速器的高速軸上,經過兩級齒輪傳動減速后,再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向,可使卷筒進行纏繞或放松鋼絲繩,同時提升容器在井筒作上下往返,周期性運動。

JK型礦井提升機技術參數表
產品型號 卷筒 鋼絲繩最大靜張力 鋼絲繩最大靜張力差  最大提升高度或運輸長度 鋼絲繩 減速比 平均提升速度 電動機 外形尺寸
長×寬×高
主機理論重量
個數 直徑 寬度 兩卷筒中心距 載人 載物 載人 載物 一層纏繞 二層纏繞 三層纏繞 最大直徑 破斷拉力總和 轉速 最大功率
單位 mm KN m mm KN m/s r/min KW mm kg
2JK-3.5*1.7 2 3500 1700 1790 136 170 115 424 853 1283 43 1230 30 4.6 750 630 10360*5020*4060 87031.7
2JK-3.5*1.7P 2 3500 1700 1790 136 170 115 424 853 1283 43 1230 30 4.6 740 630 10360*5020*4060 87031.7
JK-3.5*2.5 1 3500 2500 / 136 170 136 170 624 1255 1895 43 1230 30 4.5 742 900 9950*5020*4060 76017.4
JK-3.5*2.5P 1 3500 2500 / 136 170 136 170 624 1255 1895 43 1230 30 4.5 740 900 9950*5020*4060 76017.4
2JK-3*1.5 2 3000 1500 1590 100 135 90 371 747 1126 36 900 30 3.9 739 400 12560*4380*2730 68687.7
2JK-3*1.5P 2 3000 1500 1590 100 135 90 371 747 1126 36 900 30 3.9 741 400 12560*4380*2730 68687.7
JK-3*2.2 1 3000 2200 / 100 135 100 135 545 1096 1652 36 900 30 3.9 739 560 9730*4380*2730 53896
JK-3*2.2P 1 3000 2200 / 100 135 100 135 545 1096 1652 36 900 30 3.9 741 560 9730*4380*2730 53896
2JK-2.5*1.5 2 2500 1500 1590 69 83 65 392 789 1165 30 621 31.5 4.0 974 245 8520*3610*2600 41249.7
2JK-2.5*1.5P 2 2500 1500 1590 69 83 65 392 789 1165 30 621 31.5 4.0 974 245 8520*3610*2600 41249.7
2JK-2.5*1.2P 2 2500 1200 1290 69 83 55 294 591 892 30 621 31.5 3.1 740 250 7374*3610*2600 39989
JK-2.5*2.3 1 2500 2300 / 69 83 69 83 564 1134 1711 30 621 31.5 4.0 975 320 7540*3610*2600 35725.7
JK-2.5*2.3P 1 2500 2300 / 69 83 69 83 564 1134 1711 30 621 31.5 4.0 935 320 7540*3610*2600 35725.7
JK-2.5*2P 1 2500 2000 / 69 83 69 83 490 986 1488 30 621 31.5 3.1 740 315 6702*3610*2600 33912
2JK-2*1.25 2 2000 1250 1340 44 61 40 296 595 898 24 396.5 31.5 3.2 973 132 7960*3234*2600 27798.5
2JK-2*1.25P 2 2000 1250 1340 44 61 40 296 595 898 24 396.5 31.5 3.2 973 132 7960*3234*2600 27798.5
2JK-2*1P 2 2000 1000 1090 44 61 40 236 475 717 24 396.5 31.5 2.5 740 160 6740*3234*2600 25937
JK-2*1.8 1 2000 1800 / 44 61 44 61 426 857 1294 24 396.5 31.5 3.2 975 180 7450*3234*2600 24628.8
JK-2*1.8P 1 2000 1800 / 44 61 44 61 426 857 1294 24 396.5 31.5 3.2 975 180 7450*3234*2600 24628.8
JK-2*1.5P 1 2000 1500 / 44 61 44 61 355 714 1078 24 396.5 31.5 2.5 740 220 6160*3234*2600 23229
JKB-2.5*2.3P 1 2500 2300 / 83 / 429 867 1312 40 747 31.5 3.0 740 320 7000*3610*2600 39620.6
JKB-2.5*2P 1 2500 2000 / 83 / 373 755 1143 40 747 31.5 3.0 740 315 6700*3610*2600 36998.8
JKB-2*1.8P 1 2000 1800 / 62 / 332 670 1013 32 558 31.5 2.5 735 200 6410*3234*2600 25560
JKB-2*1.5P 1 2000 1500 / 62 / 277 557 842 32 558 31.5 2.5 740 200 6160*3234*2600 24782
一、鋼絲繩安全系數最低值符合下列規定:1、專為升降人員時9倍;2、升降人員和物料(升降人員時9倍,升降物料時7.5倍);3、專為升降物料6.5倍。
二、井上提升絞車的卷筒直徑與鋼絲繩直徑之比值不應小于80倍;井下提升絞車的卷筒直徑之比值不應小于60倍。
三、卷筒上的鋼絲繩纏繞層數應符合下列規定:1、立井中升降人員或升降人員和物料的1層,專為升降物料的2層;2、傾斜井巷中升降人員和物料的2層,專為升降物料的3層;3、建井期間升降人員和物料的2層。
