天輪安裝在井架上，作支撐，供礦井提升時支拖提升機卷筒到提升容器之間，引導鋼絲繩轉向之用。繩槽帶塑襯或膠塊，增加鋼絲繩的使用壽命。
天輪可分為：1、固定天輪 2、游動天輪 3、鑿井天輪
工作原理：
1、立井天輪及鑿井天輪的輪體只作旋轉運動。
2、立井天輪主要用于立井提升及斜井箕提升。
3、鑿井天輪用于立井鑿時懸吊吊盤及穩繩。
4、游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車提升。
鑿井懸吊天輪基本參數（單槽） 型 號 天輪公稱直徑 天輪最大外徑 繩槽半徑 容許鋼絲繩最大直徑 軸承座中心距 軸承座中心高 質 量 MZS2.1-0-1×0.5 Φ500 Φ595 R13.5 Φ23 280 90 130 MZS2.1-0-1×0.65 Φ650 Φ775 R17 Φ31 340 100 230 MZS2.1-0-1×0.8 Φ800 Φ960 R22 Φ40 400 110 382 MZS2.1-0-1×1.05 Φ1050 Φ1260 R28.5 Φ52 480 120 670 MZS2.1-0-1×1.25 Φ1250 Φ1495 R33 Φ60.5 520 140 1088 鑿井懸吊天輪基本參數（雙槽） 型 號 最大繩徑 單繩最大靜張力 輪徑 外徑 軸承座中心距 軸承座中心高 質 量 MZS2.2-0-2×0.5/270-320 Φ23 50KN Φ500 Φ590 590-640 120 304 MZS2.2-0-2×0.5/630-750 Φ23 50KN Φ500 Φ590 950-1070 120 346 MZS2.2-0-2×0.65/270-420 Φ31 100KN Φ650 Φ775 630-780 140 550 MZS2.2-0-2×0.65/630-850 Φ31 100KN Φ650 Φ775 990-1210 140 616 MZS2.2-0-2×0.8/270-420 Φ40 160KN Φ960 Φ960 670-820 160 882 MZS2.2-0-2×0.8/850-960 Φ40 160KN Φ960 Φ960 1250-1360 160 956 MZS2.2-0-2×1.05/320-420 Φ52 250KN Φ1050 Φ1260 800-900 180 1555 MZS2.2-0-2×1.05/850-960 Φ52 250KN Φ1050 Φ1260 1330-1440 180 1703

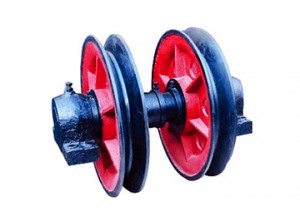

圖片展示
本公司主要生產各種鑿井設備，礦用吊桶，底卸式吊桶，掛鉤式吊桶，5T，7T，9T,11T鉤頭裝置，天輪，懸吊天輪，提升天輪，各種鑿井絞車，提升絞車。歡迎訂購。
